提升输送机 首页 > 产品中心 > 提升输送机

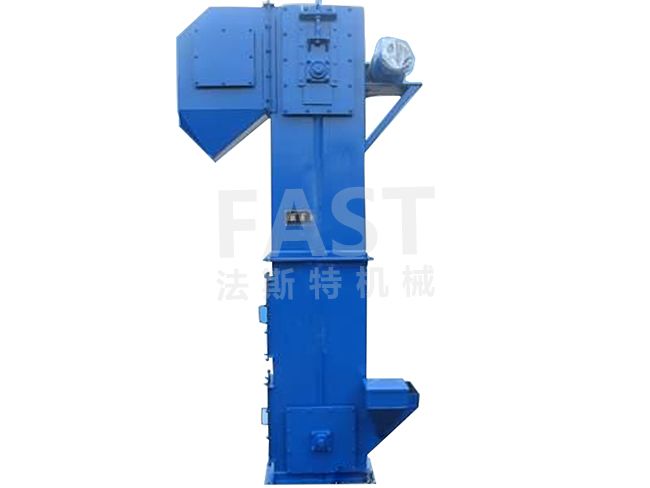

NE板链斗式提升机

【产品类别】:提升输送机

【产品简述】:NE系列板链斗式提升机   NE系列板链斗提升机,适用于粉状物料到大块状等各种物料的垂直提升,它采用流入式喂料替代传统斗式提升机的掏取式喂料,是传统斗式提升机的换代产品。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。  NE型板链斗...

【产品卖点】

【优惠活动】:按需定制 好用不贵

振动筛分设备

超声波振动筛

摇摆筛

直线振动筛

无尘投料真空上料

过滤机

实验室标准筛

气流筛

精细食品振动筛

制药振动筛

化工振动筛

金属粉末振动筛

磁性材料振动筛

建材振动筛

颜料振动筛

环保行业振动筛

矿用振动筛

提升输送机

给料设备

振动电机

振动平台

螺旋压榨设备

配件

新乡市法斯特机械有限公司

24小时热线:13937345447

联系电话: 0373-3516365-801、802

图文传真: 0373-3519169

商 务QQ:313162218

孟 经 理:13937345447

郭 经 理:13837347077

E-mail: xxzdsb@sina.com

网    址:http://www.xxzdsb.com

产品简介

NE系列板链斗式提升机

NE系列板链斗式提升机

   NE系列板链斗提升机,适用于粉状物料到大块状等各种物料的垂直提升,它采用流入式喂料替代传统斗式提升机的掏取式喂料,是传统斗式提升机的换代产品。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。
  NE型板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板链斗式提升机主要结构:

  NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。下部装置---安装有自动张紧装置。

NE系列板链斗式提升机主要部件特点:

1.   上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

2.   中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。

3.   下部装置:安装有张紧装置,NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

4.   上下链轮采用ZG310-570。整体材质,HB229-269齿面淬火HRC40--48。

NE板链斗式提升机优点

1.   密封性好,环境污染少。

2.   操作、维修方便、易损件少。

3.   使用成本低,由于节能和维修少,使用成本极低。

4.   运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。

5.   结构紧凑,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。

6.   机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

7.   输送能力大,该系列斗式提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。

8.   操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

NE系列板链斗式提升机技术参数表:

型号

提升量(立方米/小时)

物料最大块度

占百分比 %

10

25

50

75

100

NE15

15

65

50

40

30

25

NE30

32

60

75

58

47

40

NE50

60

90

75

58

47

40

NE100

110

130

105

80

65

55

NE150

170

130

105

80

65

55

NE200

210

170

135

100

85

70

NE300

320

170

135

100

85

70

NE400

380

205

165

125

105

90

NE500

470

240

190

145

120

100

NE600

600

240

190

145

120

100

NE800

800

275

220

165

135

110
